中考物理中，力学画图部分主要是受力示意图、杠杆示意图、滑轮组的绕法。下面详细叙述一下画图要点：

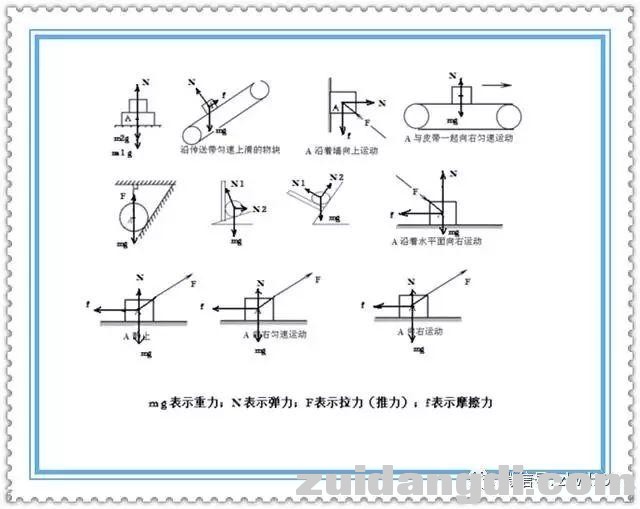

力的示意图

1.用实线表示力。

2.在线段的末端用箭头表示力的方向，比如重力方向一定是竖直向下，支持力的方向或者压力的方向垂直于支持面。

3.一个物体受多个力时，可以将各力的作用点都画在重心上。

4.在箭头附近要标出力的符号，若题中给出了力的大小，则需要标出其大小。

5.在同一个图上画多个力时，力越大，则表示该力的线段要越长。

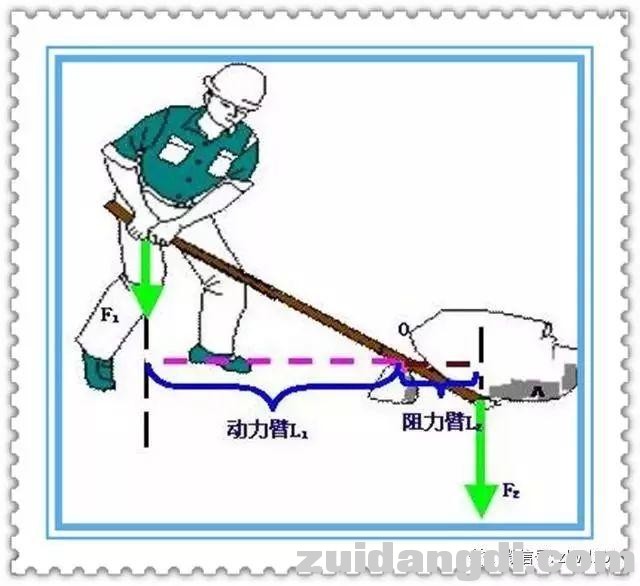

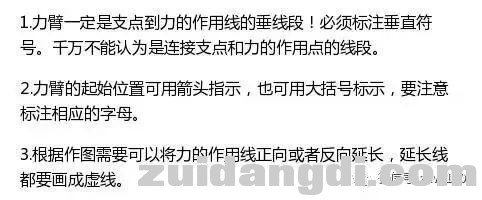

杠杆的示意图

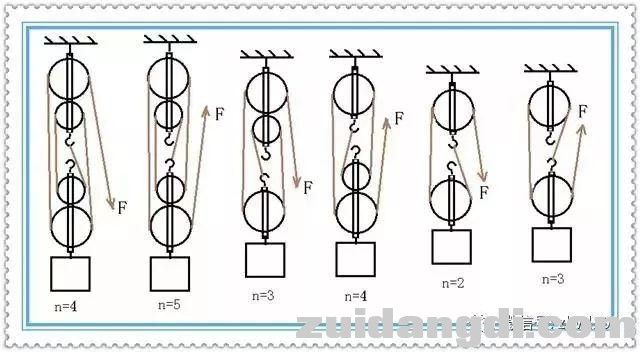

滑轮组的绕法

1.绳子的固定端必须拴在挂钩上，且由内到外绕线。

2.绕线要与轮的边缘相切，绕线必须画直。

3.各个滑轮都要利用，都应有绕线，但每个滑轮都只能绕一次线。
